リボーン側溝(リボーン側溝工業会)
リボーン(騒音防止)側溝 <T25>
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP19_1-1.jpg)

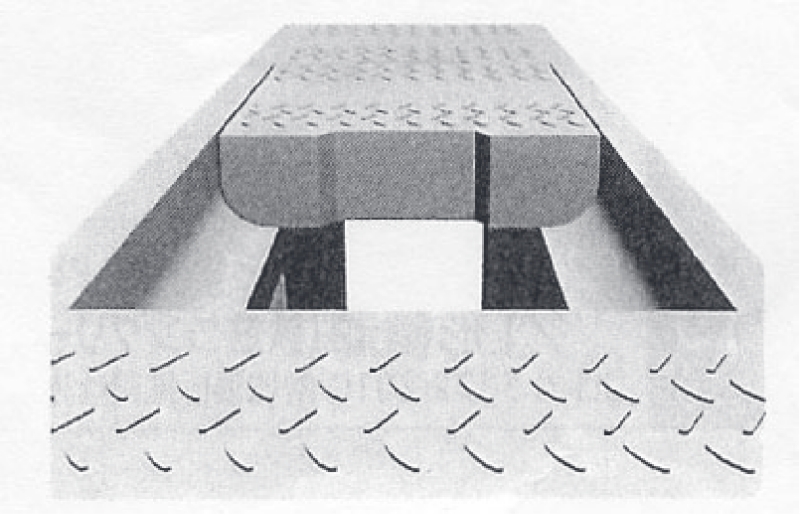

特徴
- 騒音防止

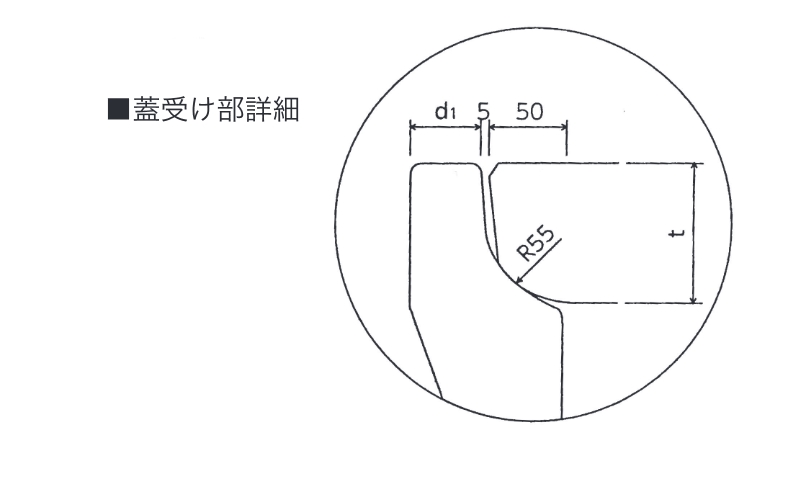

蓋受け部分を曲面とする構造的要因により、騒音防止に有効です。 - 緩衝材が不要
騒音防止ゴム等の緩衝材を使用する必要がありません。 - 磨耗・角破損を解消
蓋のガタツキによる磨耗・角破損がなく、蓋が曲面のため簡単に取り外せメンテナンスも容易です。

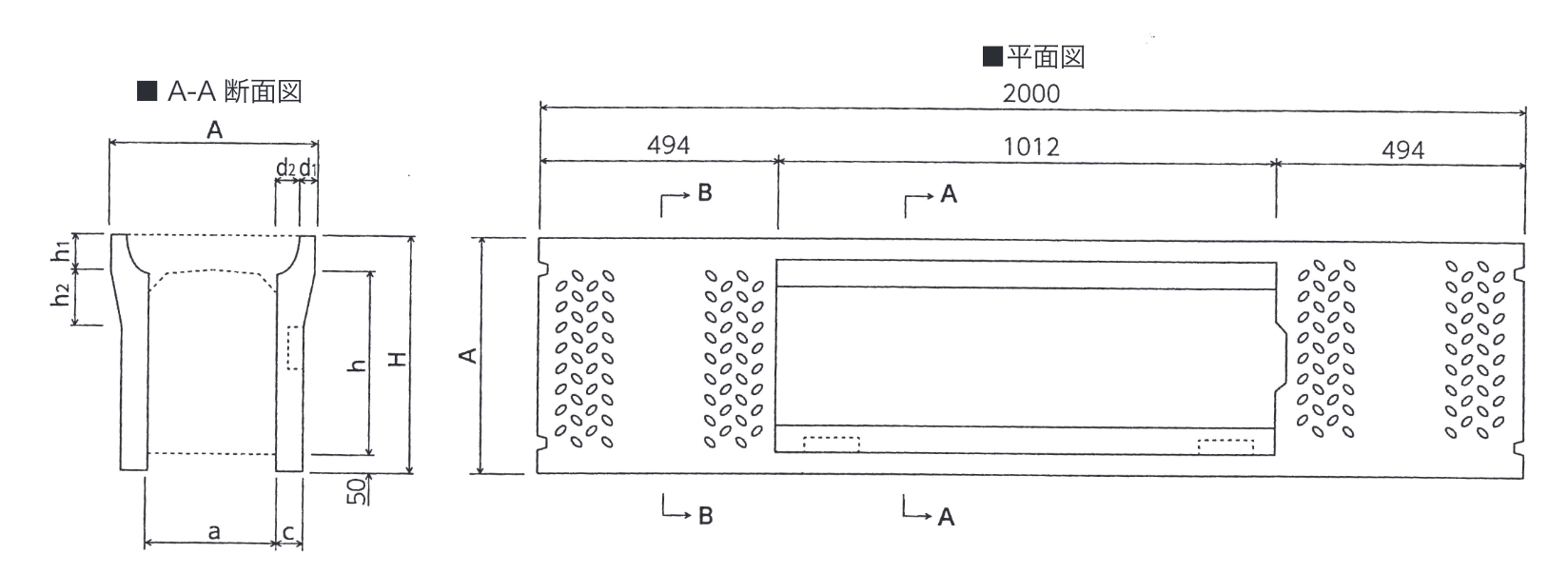

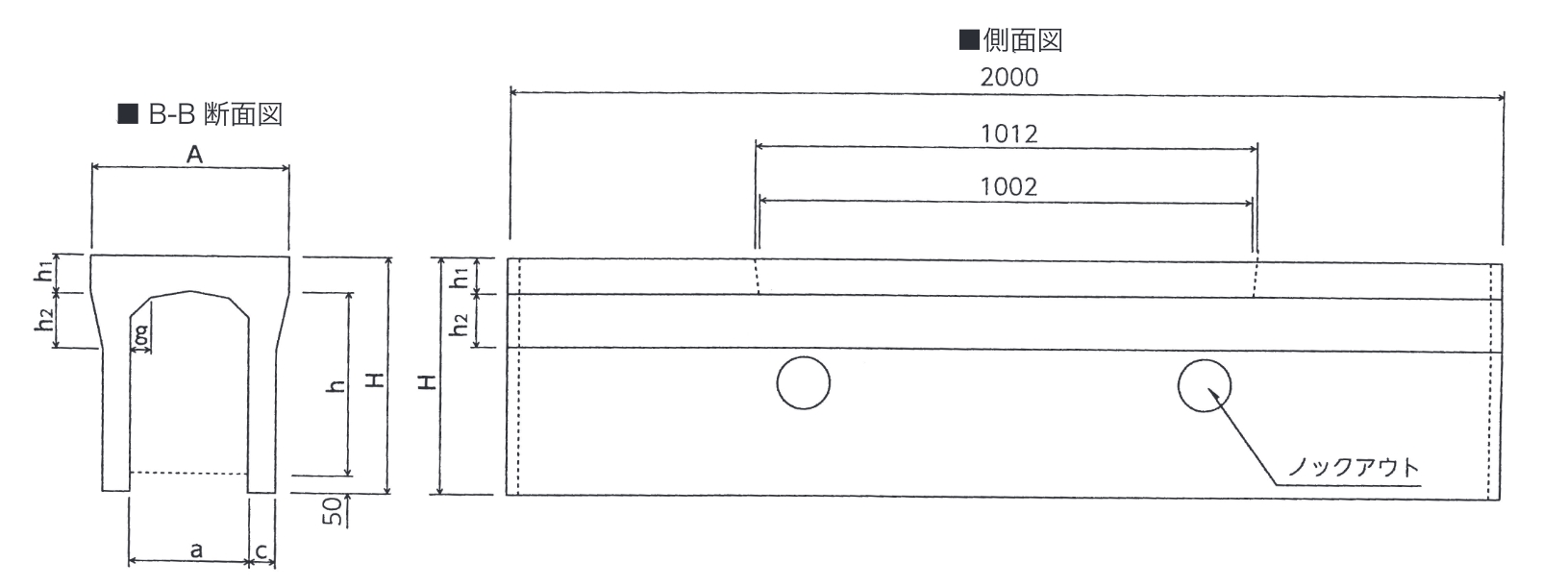

自由勾配 基準型(縦断用)
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP19_2-1-800x293.jpg)
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP19_2-2-800x299.jpg)
自由勾配 標準型寸法表
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP20_1.jpg)

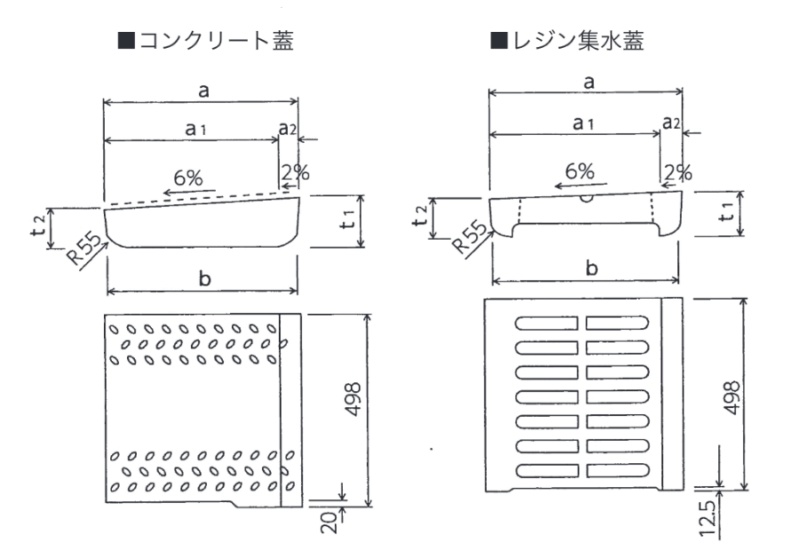

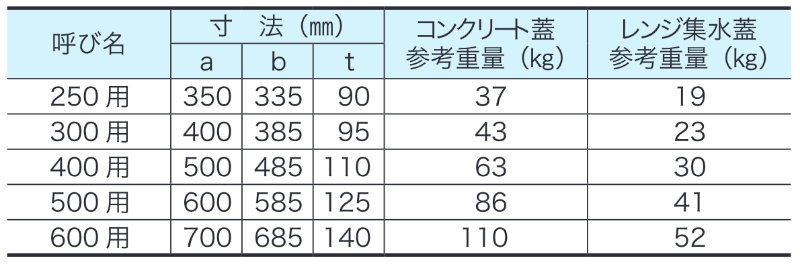

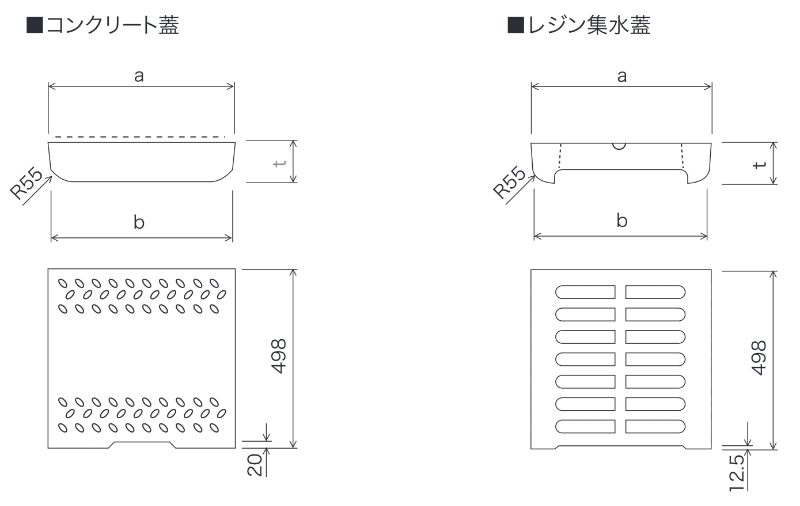

コンクリート蓋・レジン集水蓋

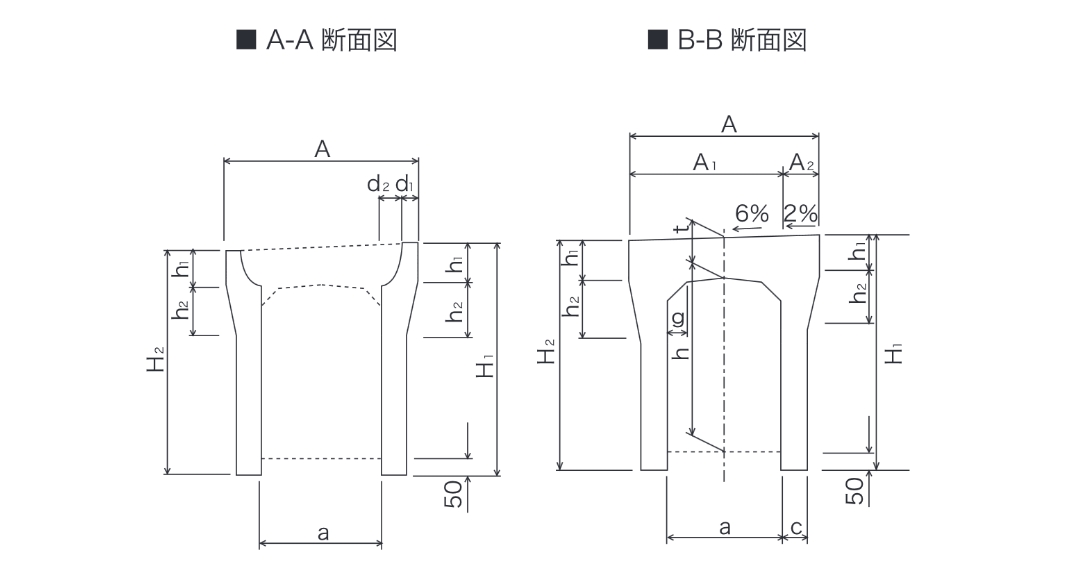

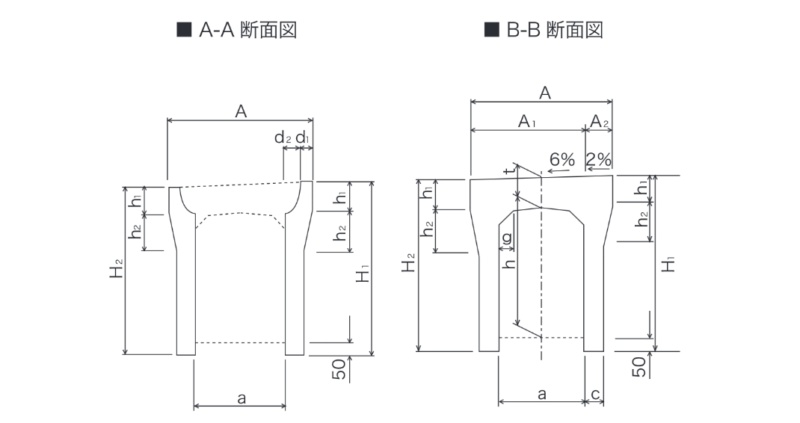

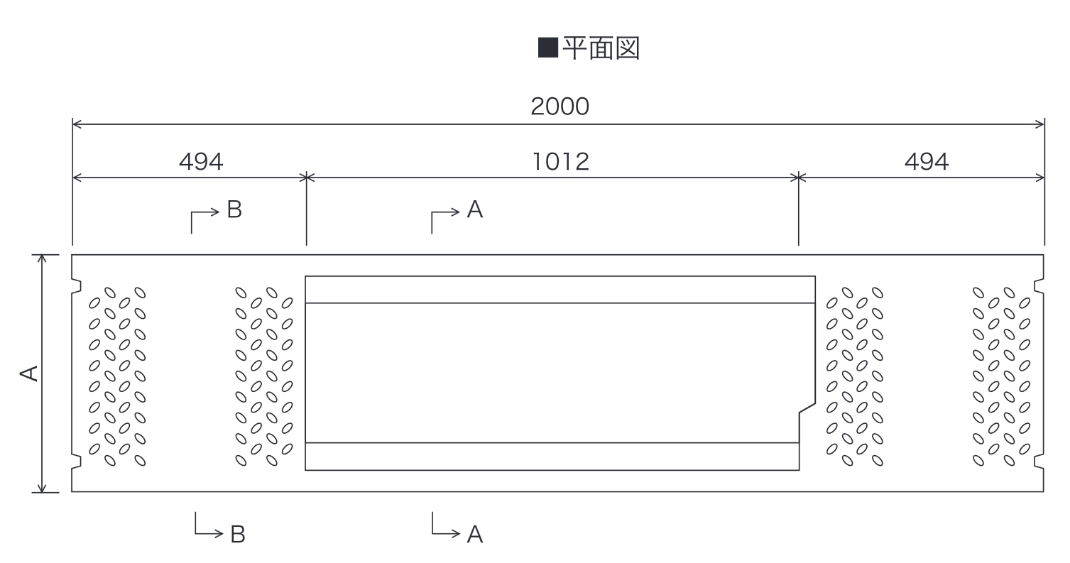

自由勾配 街路用L型(縦断用)

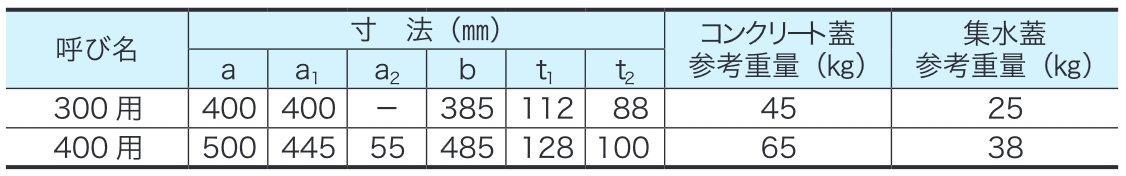

寸法表
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP21_1-3.jpg)

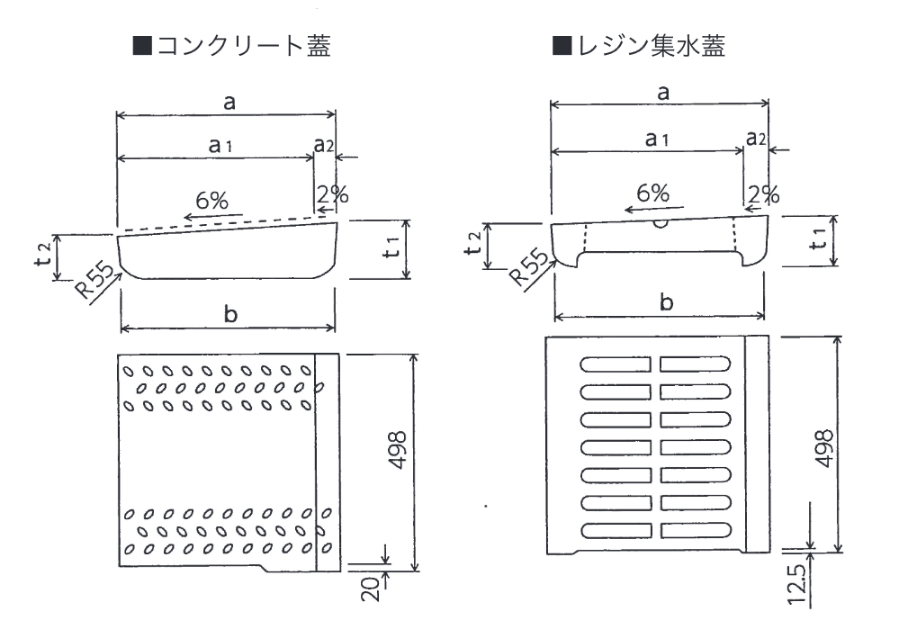

コンクリート蓋・レジン集水蓋

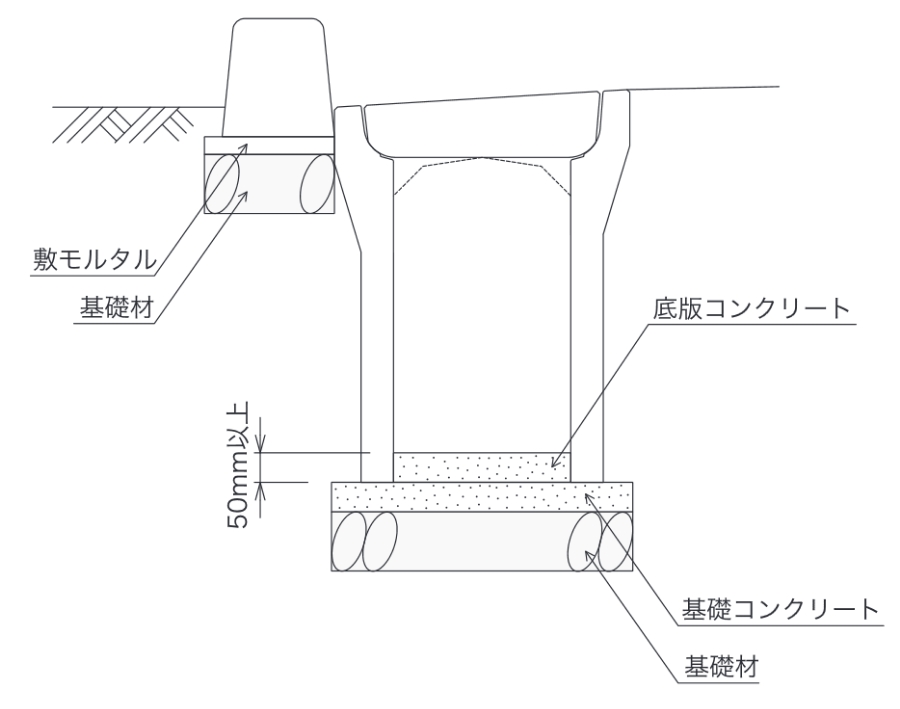

標準施工図 <街路用L型標準施工図>

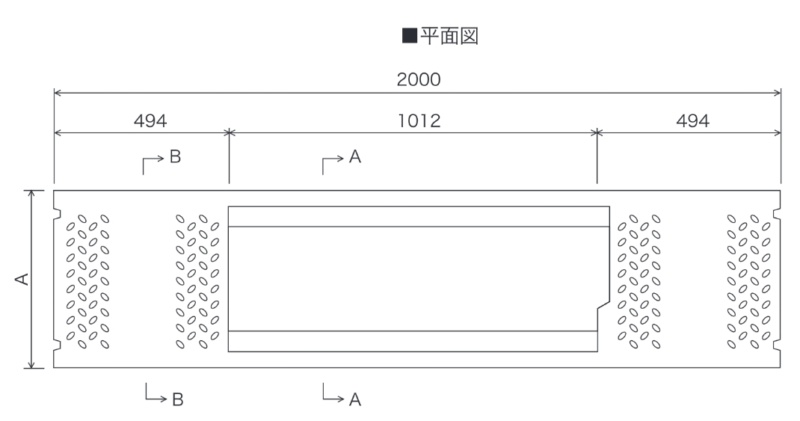

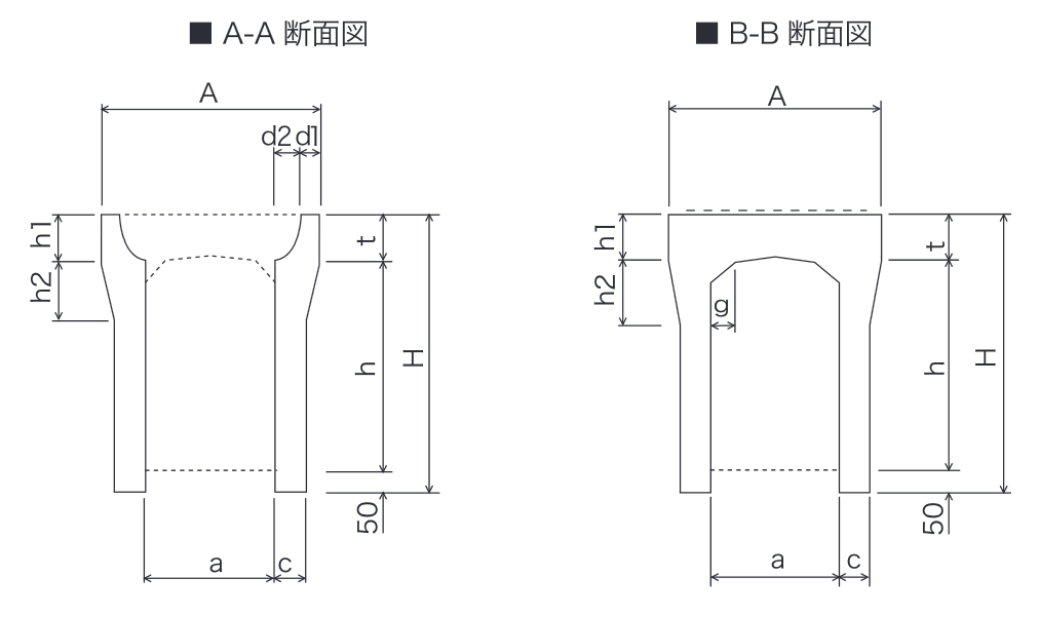

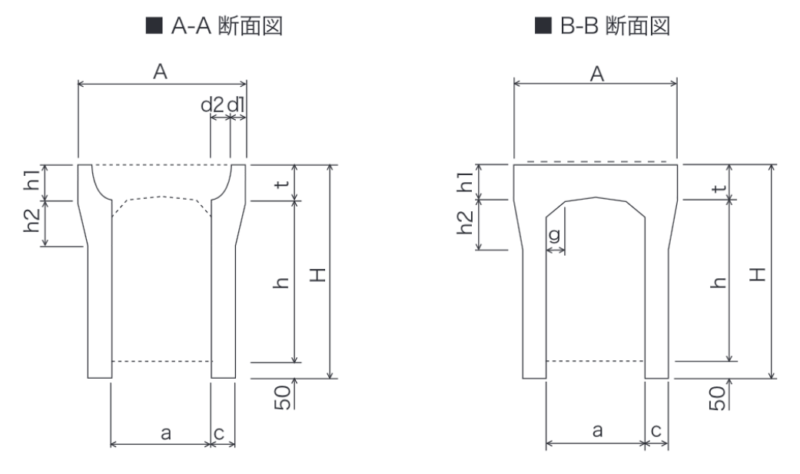

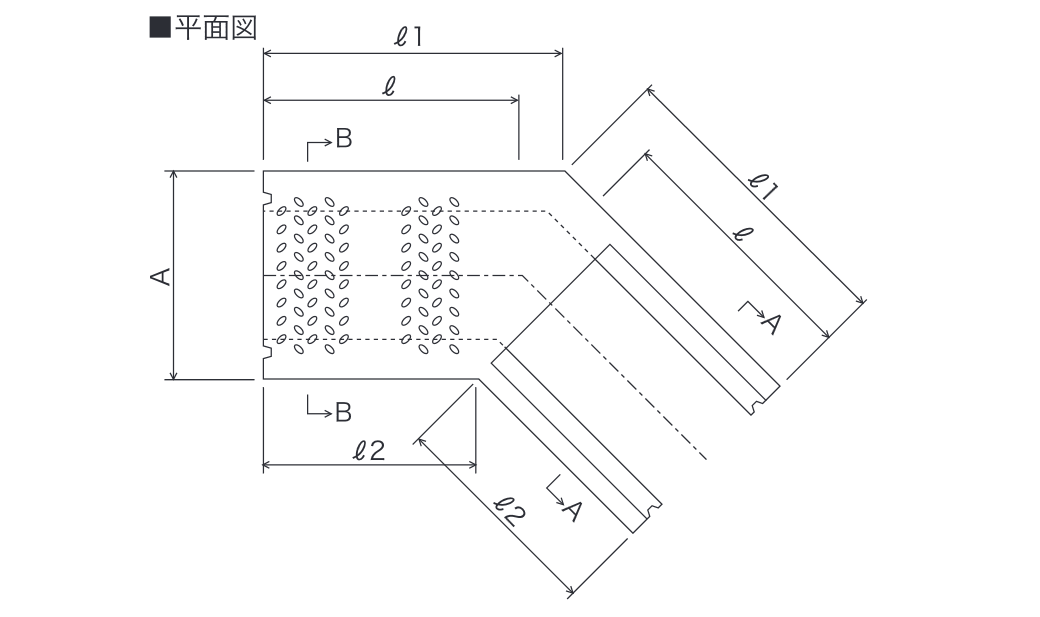

自由勾配 コーナー部 300用・400用 45°(縦断用)
寸法表
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP22_3.png)

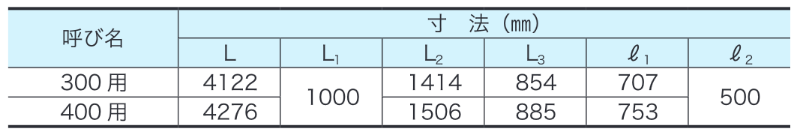

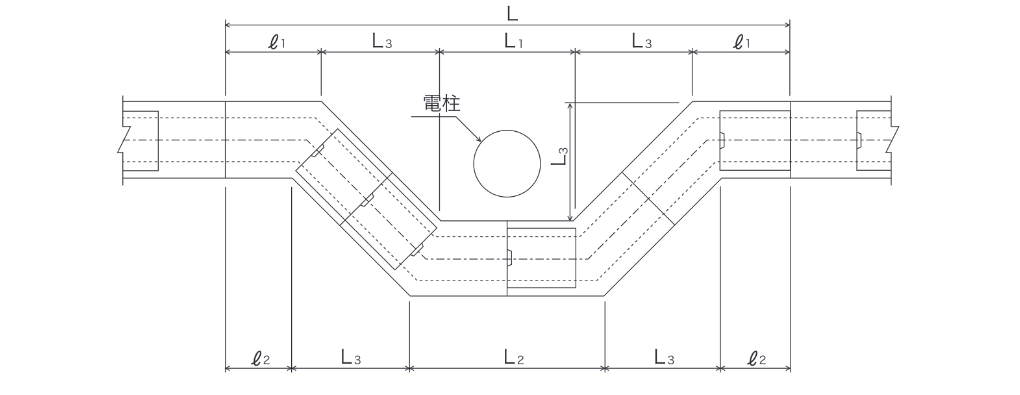

電柱廻り部割付図
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP22_4-800x310.png)

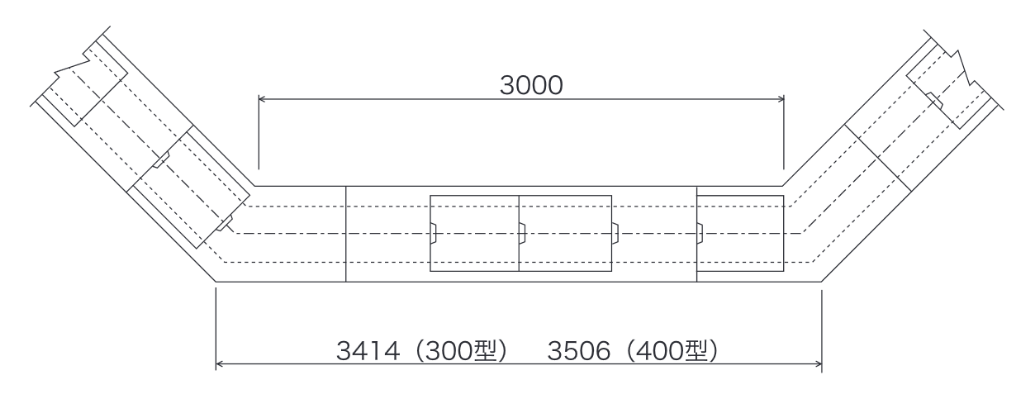

コーナー部割付図
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP22_5-800x309.png)

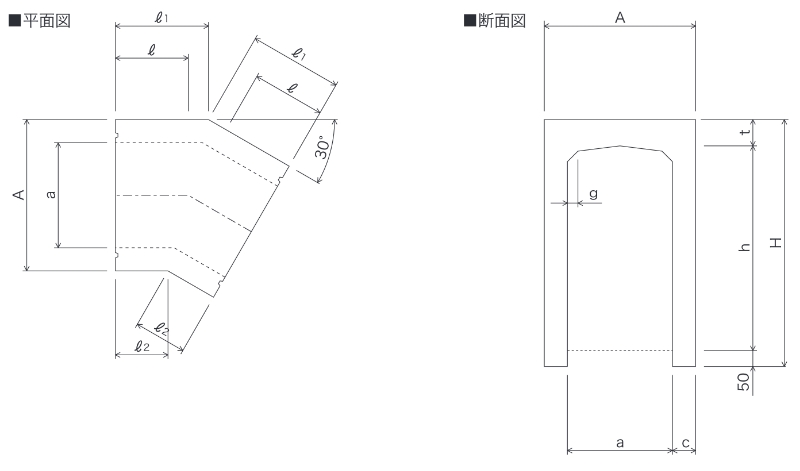

自由勾配 コーナー部 500用・600用 30°(縦断用)

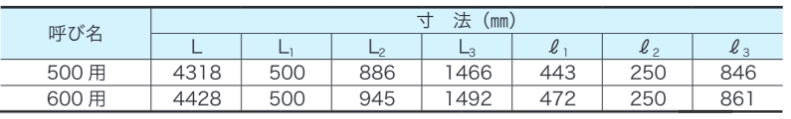

寸法表
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP23_2.jpg)
電柱廻り部割付図
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP23_3.jpg)

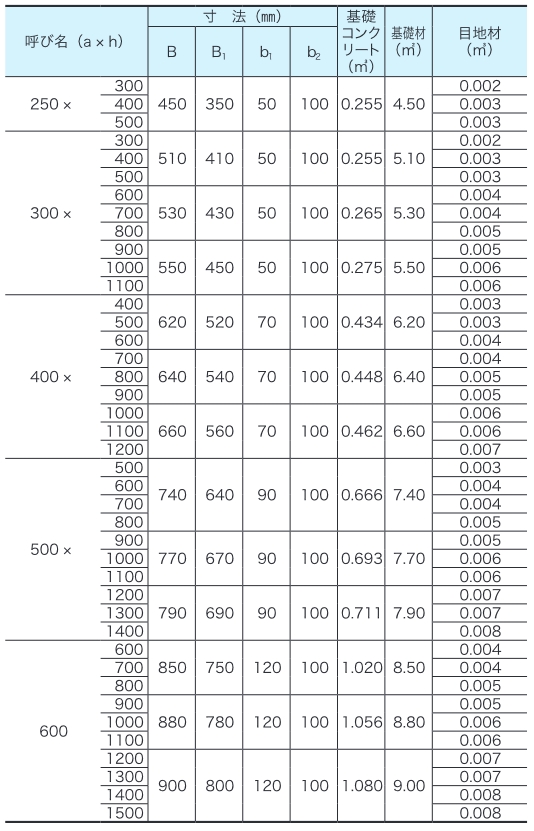

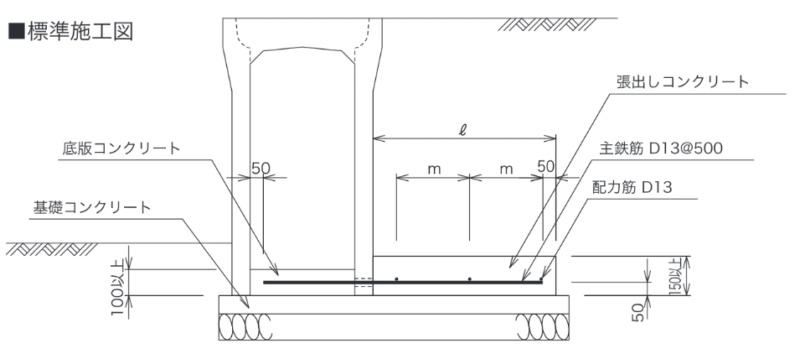

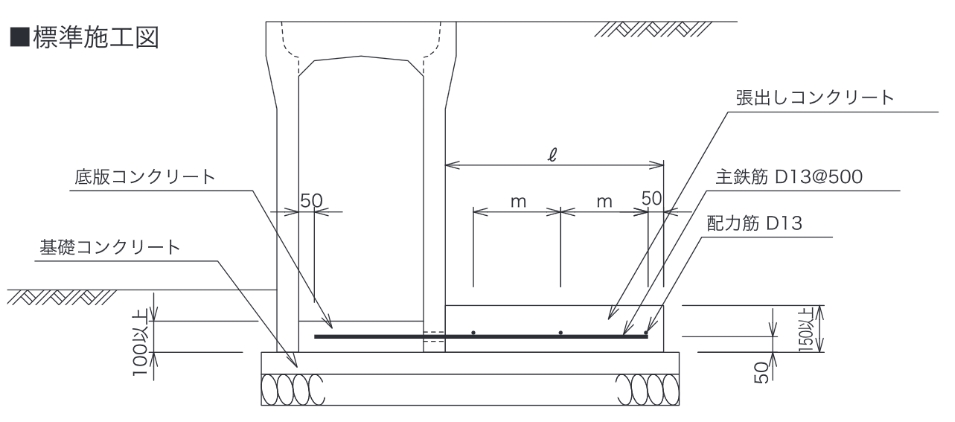

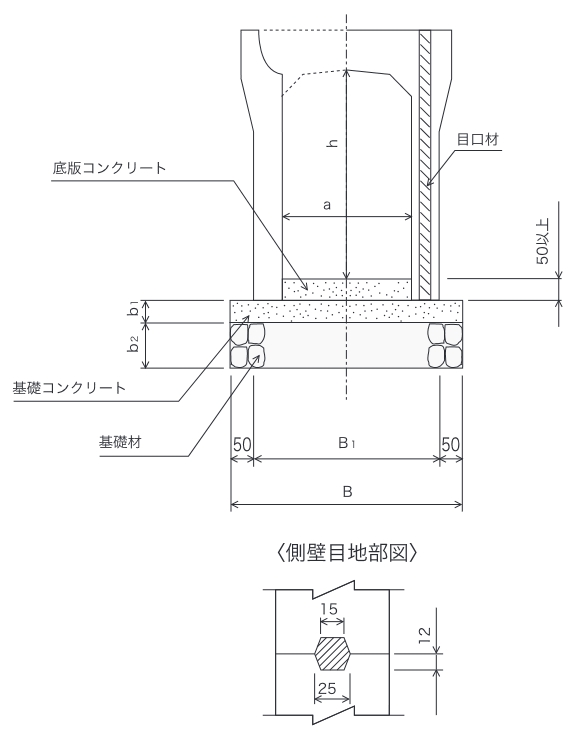

標準施工図(縦断用)

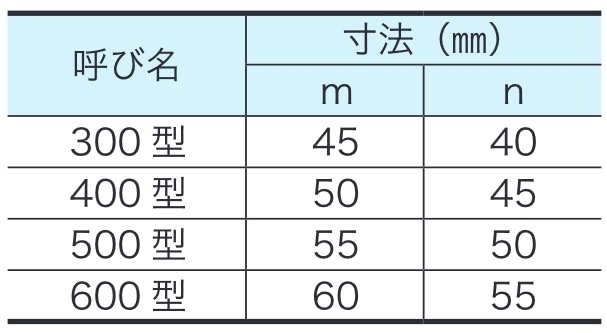

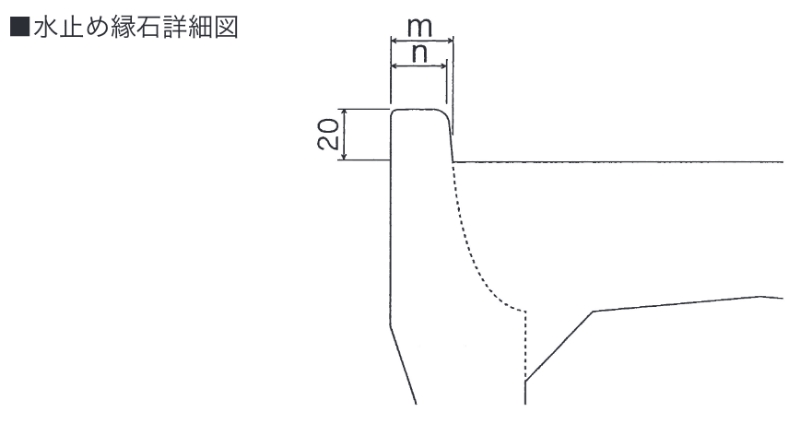

水止め
土留使用による施工例
横断用
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP25_1.jpg)
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP25_2.jpg)
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP25_3.jpg)
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP25_4.jpg)
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP25_5.jpg)
リボーン側溝 横断用 ※グレーチング蓋のみの対応となっています。
寸法表
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP26_1.jpg)
標準施工図(横断用)
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP26_2_v2.jpg)

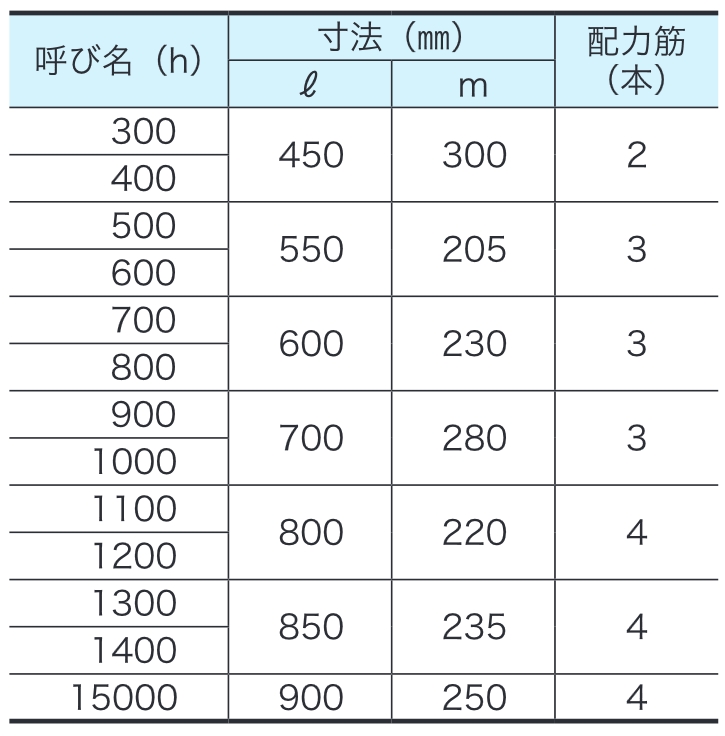

基礎数量表
![](https://www.honda-kk.com/wp/wp-content/uploads/2023/03/imgP26_3.jpg)
